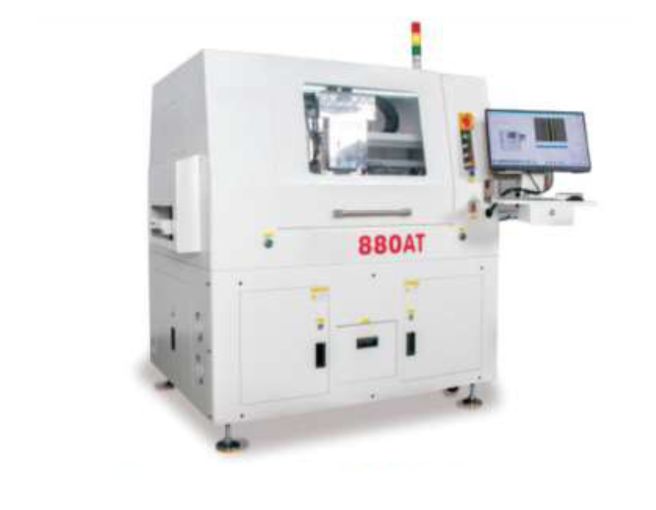

Router automat PCB în linie

Caracteristici:
⚫ Separator cu freză în linie, încărcare automată a plăcilor, tăiere automată, descărcare automată – crește semnificativ eficiența producției și reduce costurile cu forța de muncă.
⚫ Sistemul este echipat cu aliniere vizuală CCD pentru a îmbunătăți precizia tăierii, eficiența și pentru a preveni operarea greșită.
⚫ Axele X și Y folosesc module de precizie ridicată, rezistente la praf, pentru stabilitate și precizie ridicată în timpul tăierii.
⚫ Dispozitivul standard de măsurare a distanței cu laser importat din Japonia detectează dacă PCBA-ul este plan.
⚫ Preluarea automată a plăcilor se face prin ventuze cu vid.
⚫ Controlerul CNC special integrat oferă stabilitate mare, precizie ridicată, răspuns rapid și rezistență la interferențe.
⚫ Interfață de utilizare bilingvă (chineză/engleză), design software prietenos, ușor de operat pentru ingineri.
⚫ Suportă tăiere pe linie dreaptă, arc sau margini neregulate și include funcții de detectare a ruperii sau alunecării cuțitului.
⚫ Axa de turație înaltă (max: 80000 rpm), importată din Germania (Sycotec), cu schimbare automată de scule – stres redus la tăiere, precizie ridicată și eficiență crescută pentru o automatizare completă.

Broșură Router PCB în linie

Configurații:

1. Structură de preluare cu cleme
Produsul este fixat într-un șablon de prindere pe platforma de procesare, iar după prelucrare, acesta este mutat automat pe linia de ieșire către pasul următor.

2. Șabloane specializate de separare cu introducere pe șină

3. Șabloane speciale de tăiere cu evacuare pe șină
După tăiere, dispozitivul de separare în linie ridică șablonul complet și îl plasează pe șina de descărcare pentru procesul următor.

4. Metodă automată de schimbare a sculei
1. Folosește ax importat din Germania cu schimbător automat de scule – economisește timp, crește automatizarea, reduce factorul uman, cu precizie și stabilitate ridicată.
2. Magazin intern cu 5 grupe de freze, pentru schimb automat și procesarea diverselor tipuri de panouri.

5. Structură de preluare cu ventuze de vid
1. Dispozitiv de manipulare: încărcare/descărcare automată (clemă modulară cu vid, control independent al vidului)
2. Structură de transfer: mișcare pe axa X2, preluare pe axele Z2 și Z3, control prin servomotor AC.
3. Viteză de preluare: 0–1000 mm/sec (ajustabilă)

6. Metodă de descărcare cu tăvi speciale de fixare
Ventuzele preiau simultan produsele tăiate și le plasează într-un suport special, care le transferă către etapa următoare din procesul de producție.
