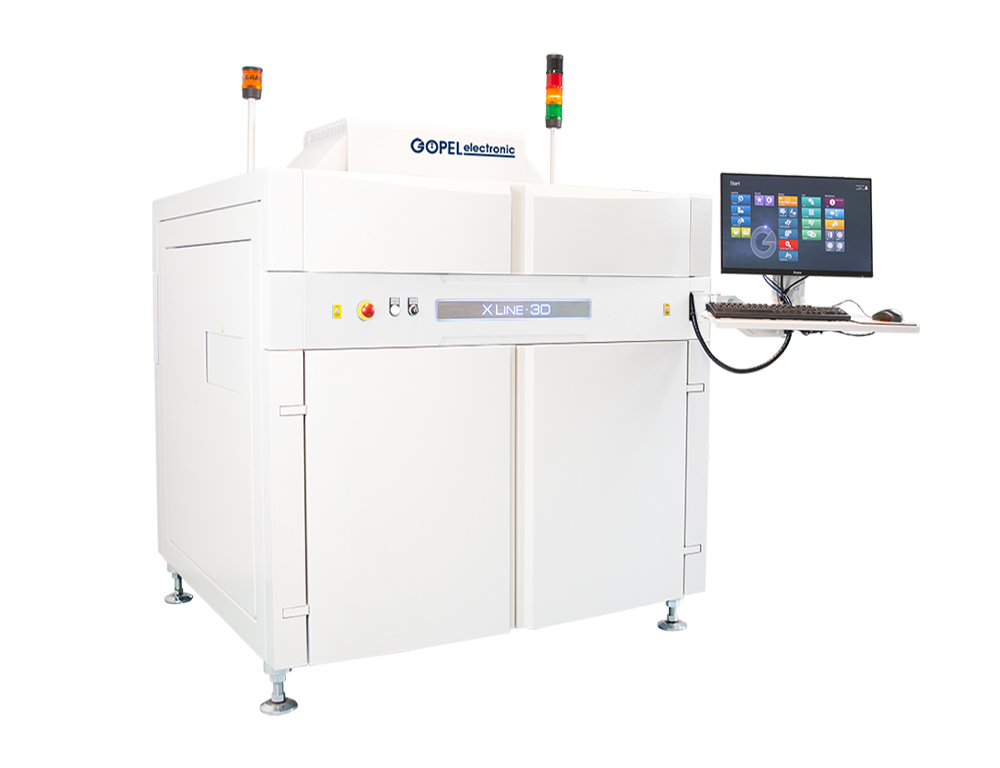

X-Line 3D Mașina de radiografie industrială 3D

GOEPEL X-Line · 3D – Sistem High-End Inline 3D AXI cu Raze X

Inspecție 3D cu Raze X pe Două Fețe • Tehnologie Planar CT • Inspecție Inline Rapidă • Analiză a Îmbinărilor Ascunse

Prezentare Generală

X-Line · 3D este sistemul de top inline 3D Automated X-ray Inspection (AXI) al GOEPEL. Permite inspecție cu raze X 3D de mare viteză pe ambele fețe ale ansamblurilor electronice complexe în producție de serie. Datorită tehnologiei inovatoare Planar CT și achiziției de imagini multi-unghi, oferă vizibilitate excelentă asupra îmbinărilor ascunse (BGA, QFN, LGA, THT, pini presați etc.), care nu pot fi inspectate cu sisteme optice AOI.

Caracteristici Principale

Inspecție reală inline 3D cu raze X pe ambele fețe ale PCB-ului
Achiziție paralelă de imagini de mare viteză cu detectoare MultiAngle
Planar CT avansat (Tomografie Computerizată) pentru analiză 3D detaliată
Detectare excelentă a golurilor, head-in-pillow, scurtcircuite, lipire insuficientă etc.
Sursă de raze X 130 kV fără întreținere
Sistem cu trei camere pentru flux continuu (încărcare – inspecție – descărcare)
Integrare flexibilă în medii MES / Industry 4.0
Trasabilitate completă și control statistic al procesului (SPC)

Specificații Tehnice

			Parametru
			Specificație

			Dimensiune PCB
			max. 450 × 400 mm (mai mare la cerere)

			Rezoluție
			6 – 20 μm (liber selectabil)

			Sursă Raze X
			130 kV, fără întreținere

			Metode de Inspecție
			2D, 2.5D, 3D Planar CT

			Tehnologie Detector
			Detectoare liniare MultiAngle

			Timp de Ciclu
			Ciclu inline extrem de rapid (în funcție de PCB)

			Dimensiuni (L×L×H)
			aprox. 1596 × 1540 × 1720 mm

			Greutate
			aprox. 2.600 kg

Parametru	Specificație
Dimensiune PCB	max. 450 × 400 mm (mai mare la cerere)
Rezoluție	6 – 20 μm (liber selectabil)
Sursă Raze X	130 kV, fără întreținere
Metode de Inspecție	2D, 2.5D, 3D Planar CT
Tehnologie Detector	Detectoare liniare MultiAngle
Timp de Ciclu	Ciclu inline extrem de rapid (în funcție de PCB)
Dimensiuni (L×L×H)	aprox. 1596 × 1540 × 1720 mm
Greutate	aprox. 2.600 kg
