Model

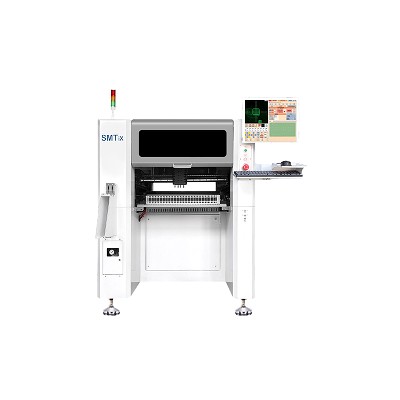

SMT MS4L 64NX

Precizie de montare

0.05mm

Precizie de repetabilitate

0.05mm

Precizie de poziționare

0.01mm

Timp de funcționare continuă

Poate funcționa continuu timp de >24 de ore fără oprire

Viteză de montare

8000-11000 cph

Suprafață de montare

50x50-410x360mm

Domeniu de montare

Compatibil cu componente de tip 0201, 0402, 0603, 0805, 1206, LED, diode, tranzistori, SOT și componente BGA de până la 30*30 mm.

Pentru componente cu un pas al pinilor mai mare de 0,3 mm, cum ar fi GFP, BGA etc., montarea componentelor nestandard este posibilă prin personalizare vizuală.

Sistem de capete de montare

Număr de capete de montare

4

Tipuri de duze

Compatibil cu duze JUKI

Interval unghi componentă

±180°

Înălțime maximă componentă

=20mm

Mod de preluare

Tip piano

Sistem de alimentare

Poziții feeder

68 poziții (pe baza feederelor de 8 mm)

Tip feeder

Feedere electrice, feedere vibratoare, tăvi IC etc.

Tipuri de feeder compatibile

Feedere NXT

Poziții tavă IC

1 tavă

Sistem de siguranță

Funcție de alarmă la ridicarea feederului

Mod de încărcare

Distribuție automată a materialului, cu coordonate de preluare localizate automat

Sistem transportor PCB

Grosime PCB

=3 mm; în modul automat este necesară o margine de procesare de 3-5 mm

Mod de reglare a lățimii șinei

reglare electrică prin software

Mod de transport

Implicit de la stânga la dreapta, suportă conectare pe ambele părți, cu transport în trei etape

Sistem de siguranță

Transportor antistatic, senzori de transfer placă, suport pentru semnale MES

Sistem de aer

Sursă de vacuum

Pompă de vacuum

Mecanism de vacuum

Supapă de rupere a vacuumului de mare viteză

Presiune aer

0,5-0,7 MPa

Cerințe pentru sursa de aer

Unitate de separare ulei-apă, necesită conexiune externă de = 60 L, filtrare a prafului și unitate de stabilizare a presiunii aerului

Sistem de control al mișcării și programare

Sistem de operare

Bazat pe Windows

Unitate de control

PC industrial cu procesor Intel de înaltă performanță

Sistem de acționare

Acționare DSP de mare viteză, servomotor AC

Sistem de siguranță

Buton de oprire de urgență, lampă de alarmă în trei culori, recunoaștere a încetinirii/opririi la deschiderea capacului

Ghidaj XY

Ghidaj liniar + șurub cu bile de precizie

Mod de mișcare XY

Accelerație/decelerație optimizată pe curbă, interpolare liniară sincronizată, algoritm integrat de interpolare

Protecție la mișcare

Lanțuri portcablu de înaltă durabilitate și cabluri flexibile

Sistem de recunoaștere

Echipament de recunoaștere

1 cameră de poziționare fiducială, 4 camere de recunoaștere de mare viteză, 1 cameră de înaltă precizie

Monitor

Ecran industrial de control de 17 inch

Metodă de captare a imaginii

Recunoaștere vizuală cu centrare

Metodă de recunoaștere

Recunoaștere simultană pe 4 capete

Recunoaștere fiducială

Poziționare manuală/automată

Funcții de corecție

Corecție automată a componentelor lipsă, corecție automată a unghiului componentei, respingere automată a componentelor defecte

Metodă de programare

Import fișier pick&place, sincronizare cu biblioteca de componente, planificare optimă a traiectoriei, planificare optimă a traseului

Formate de fișiere compatibile

Fișierele CSV/TXT pot fi importate direct

Protecție circuit

Întrerupător diferențial, întregul echipament este conform standardelor CE

Alimentare

AC 230V 50/60Hz 1000W

Dimensiuni

Cu ambalaj: L1260 × W1450 × H1640 mm

Doar mașina: L1160 × W1340 × H1450 mm

Greutate echipament

Cu ambalaj: 780 kg

Doar mașina: 690 kg
