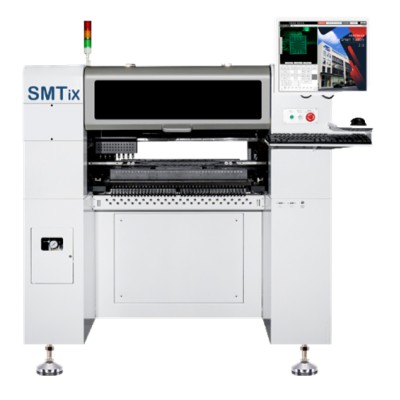

SMTiX MS8L 96NX Mașină de plantat componente SMT

SMT MS8L 96 NX – Mașină SMT Inline de Mare Viteză cu 8 Capete

16.000 CPH • 96 Feedere NXT • 8 Capete • 10 Camere • Precizie 0,05 mm

Prezentare Generală

SMTiX MS8L 96 NX este un sistem inline SMD pick & place cu 8 capete de înaltă performanță. Oferă cea mai bună eficiență din clasa sa la viteză de plasare, viteză de programare și capacitate de feedere, fiind soluția ideală pentru producția de serii mici și medii.

Caracteristici Principale

8 capete de plasare cu preluare simultană multi-head
Până la 96 feedere de tip NXT
10 camere: 1 pentru fiduciale + 8 camere de mare viteză + 1 cameră de înaltă precizie pentru cipuri
Precizie de plasare 0,05 mm, repetabilitate 0,05 mm, poziționare 0,01 mm
Viteză de plasare până la 16.000 CPH (viteză vizuală 12.000–15.000 CPH)
Compatibil cu duze JUKI
Software pe Windows cu bibliotecă de componente și optimizare automată
Conveyor automat pentru PCB cu ajustare electrică/manuă a lățimii
2 cărucioare suport pentru bobine incluse

De ce să alegeți SMT MS8L 96 NX?

Cea mai înaltă eficiență din categorie la viteză și capacitate de feedere
Raport excelent calitate-preț pentru serii mici și medii
Fiabilitate ridicată (funcționare continuă >24 ore)
Integrare ușoară în linii de producție inline

Specificații Tehnice

Parametru	Specificație
Număr de Capete	8 Capete
Viteză maximă de Plasare	16.000 CPH
Viteză Vizuală	12.000 – 15.000 CPH
Precizie Plasare	0,05 mm
Repetabilitate	0,05 mm
Precizie Poziționare	0,01 mm
Dimensiune PCB	50 × 50 mm ~ 460 × 350 mm (fără tavă) 460 × 233 mm (cu tavă)
Gamă Componente	0201, 0402 ~ 30 × 30 mm (BGA, QFP etc.)
Capacitate Feedere	96 poziții (bază 8 mm)
Poziții Tavă IC	3 tăvi (286 poziții)
Înălțime maximă Componentă	20 mm
Alimentare Electrică	AC 230V 50/60Hz, 1000W
Dimensiuni Mașină	1470 × 1480 × 1640 mm
Greutate Mașină	850 kg
