TechWin CAM-18A Mașină Automată Hibridă de Inserare THT

Mașină Automată de Inserare Componente THT – Precizie Ridicată și Eficiență

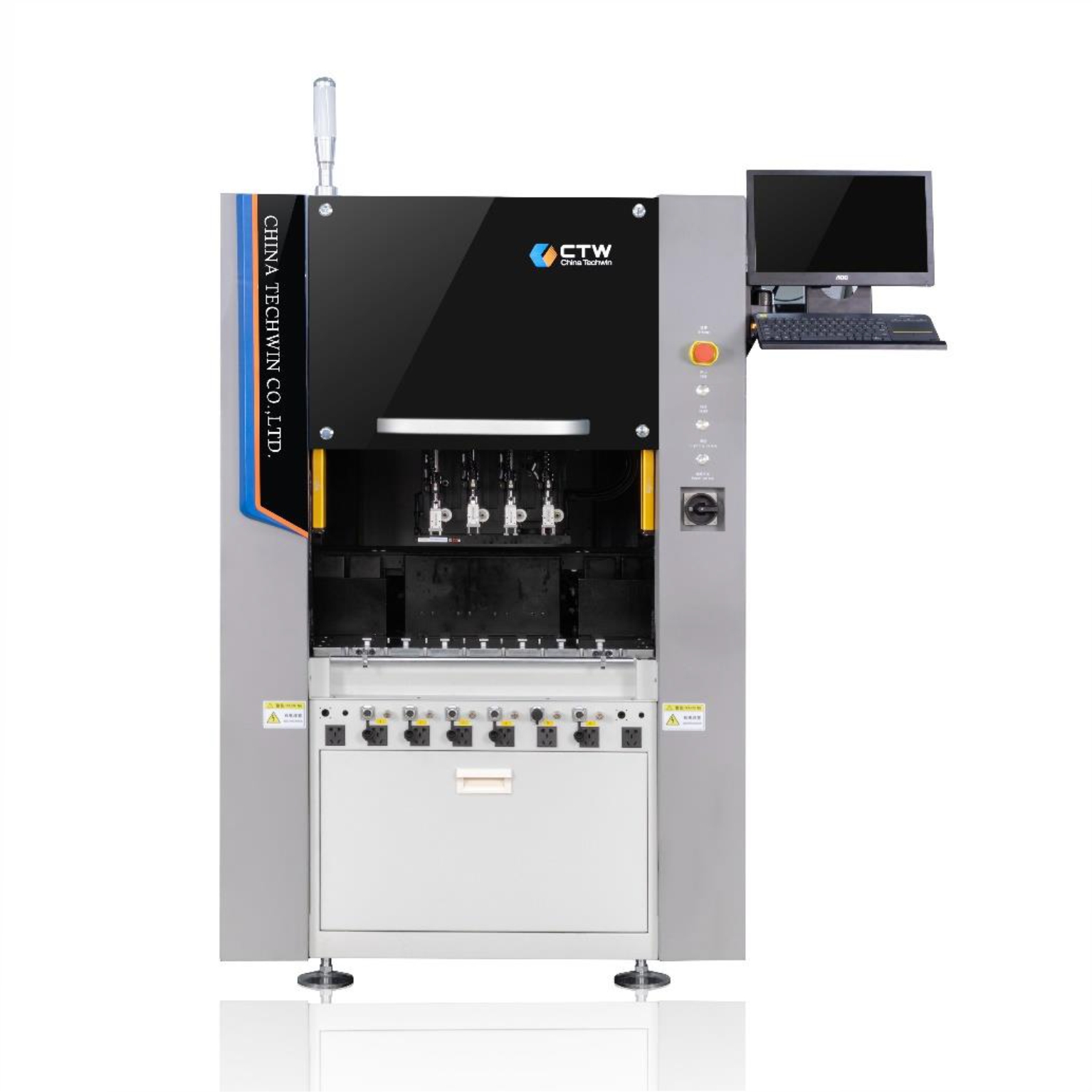

TechWin CAM-18A Odd-form Insertion Machine

TechWin CAM-18A este o mașină automată de înaltă precizie pentru inserarea componentelor de formă neregulată (odd-form) cu portal cu dublu antrenare pe axa Y, sistem vizual CCD și funcții inteligente. Este excelentă pentru inserarea precisă a componentelor complexe în producția electronică.

Caracteristici Principale

Portal cu dublu antrenare pe axa Y – viteză mai mare și precizie mai înaltă
Circuite modulare – depanare mai rapidă
Alarmă de blocaj / lipsă material – crește disponibilitatea echipamentului
Verificare automată a valorilor electrice înainte de inserare – previne blocarea mașinii
Căutare automată a găurii de inserare, viteză reglabilă, producție flexibilă
Funcție inteligentă de evitare – gestionează caracteristicile producției dense
Coborâre lentă inteligentă – reduce componentele care sar și îmbunătățește calitatea inserării
Alarmă forță de inserare – îmbunătățește calitatea inserării și protejează materialul
Fără oprire la reîncărcarea materialului – crește disponibilitatea echipamentului
Reîncărcare automată a componentelor – producție inteligentă
Respingere material defect – reduce defectele de inserare
Funcție standard de tăiere bandă – întreținere ușoară 5S
Localizare vizuală Mark – precizie mai mare de recunoaștere la inserare
Prelevare simultană și fotografiere simultană – inserare mai eficientă
Gestionare cu mai multe niveluri de permisiuni – previne utilizarea abuzivă de către personal
Programare asistată vizual – programare mai ușoară
Statistici automate ale datelor de producție – producție digitalizată

Specificații Tehnice

Model	CAM-18A
Dimensiune Mașină	1500 × 1650 × 1750 mm
Greutate Mașină	1350 kg
Alimentare Electrică	220V, 50-60Hz
Consum de Putere	< 4 kW
Alimentare Aer	0,5-0,7 MPa
Consum Aer	<50 L/min
Nivel Zgomot	<75 dB
Dimensiune PCB	50×50 – 320×380 mm
Precizie Inserare	±0,05 mm
Viteză Inserare	Valoare teoretică: 0,52 s/buc (nu include timpul de transport PCB)

Avantajele Noastre

Componente premium (șuruburi THK, șine, pneumatice SMC, servo Panasonic etc.)
Cablare cu durată lungă de viață
Laser + cameră CCD zburătoare – mai multe camere, mai multe clești funcționând simultan
Algoritmi unici pentru componente DIP
Funcții speciale pentru diferite industrii
Precizie ridicată și valoare CPK
Sistem de monitorizare a materialului – o persoană poate opera mai multe mașini
