TechWin CAM-20 Masina de insertie THT hibrid

Mașină Automată de Înaltă Precizie pentru Inserarea Componentelor de Formă Neregulată

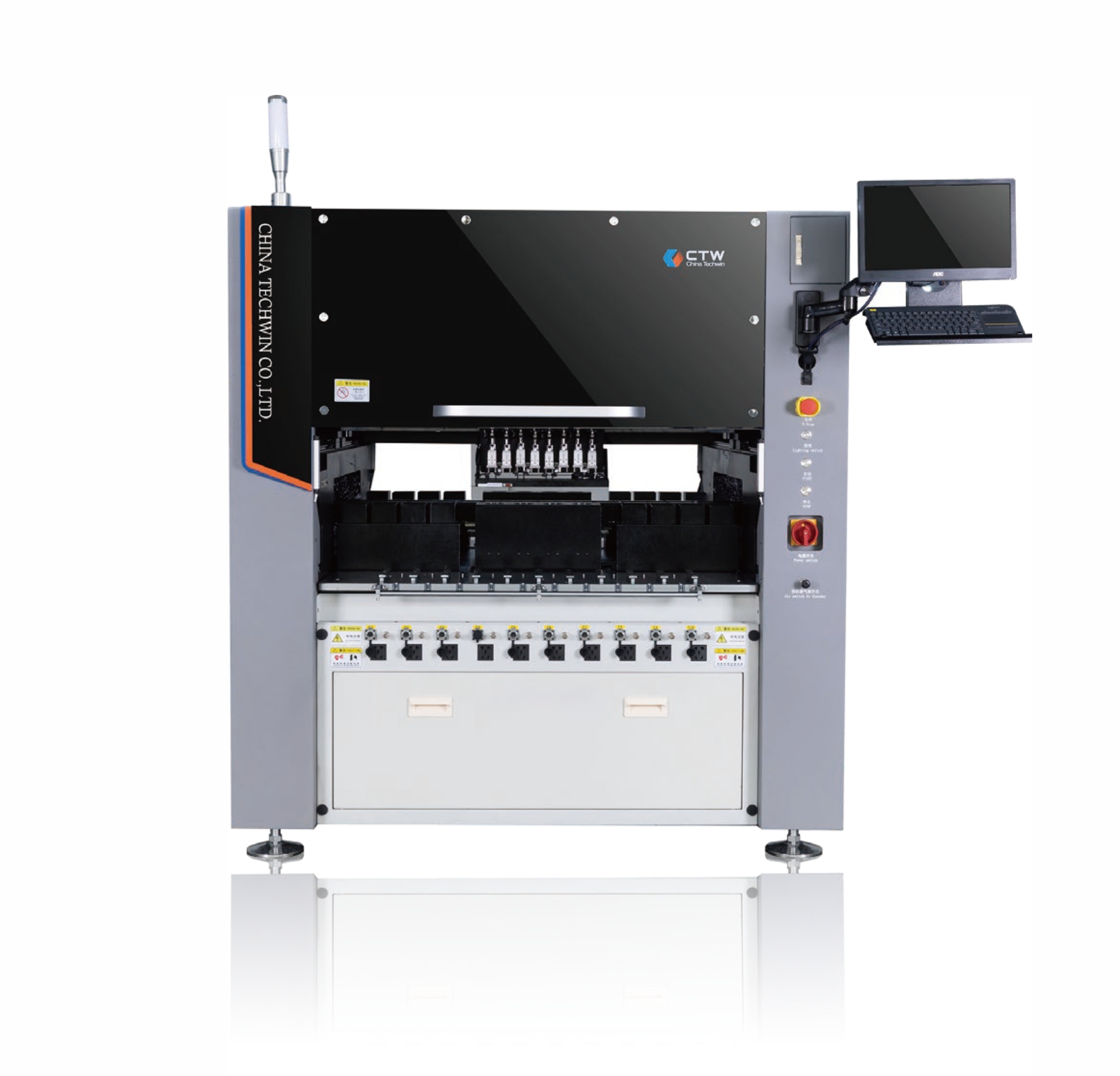

TechWin CAM-20 Odd-form Insertion Machine

TechWin CAM-20 este o mașină automată de înaltă performanță concepută pentru inserarea componentelor de formă neregulată (odd-form). Dispune de un portal cu dublu antrenare pe axa Y, sistem vizual CCD avansat și funcții inteligente pentru producție de mare viteză și înaltă precizie.

Caracteristici Principale

Portal cu dublu antrenare pe axa Y pentru viteze mai mari și precizie mai înaltă
Circuite modularizate pentru depanare mai rapidă
Alarme de blocaj / lipsă material pentru creșterea disponibilității echipamentului
Verificare automată a valorilor electrice înainte de inserare pentru evitarea blocării echipamentului
Căutare automată a găurii de inserare, viteză reglabilă, producție flexibilă
Funcție inteligentă de evitare pentru caracteristicile producției intensive
Coborâre lentă inteligentă pentru reducerea componentelor care sar și îmbunătățirea calității inserării
Alarmă forță de inserare pentru îmbunătățirea calității și evitarea deteriorării materialului
Fără timp de oprire la reîncărcare – crește disponibilitatea echipamentului
Reîncărcare automată a inserțiilor – producție inteligentă
Respingere material defect – reduce defectele de inserare
Funcție standard de tăiere bandă pentru întreținere ușoară 5S
Localizare vizuală Mark cu precizie mai mare de recunoaștere a inserării
Prelevare simultană și fotografie simultană – inserare mai eficientă
Gestionare cu mai multe privilegii pentru prevenirea utilizării abuzive de către personal
Programare asistată vizual pentru ușurință sporită în programare
Statistici automate ale datelor de producție – producție digitalizată

Specificații Tehnice

Model	CAM-20
Dimensiune Mașină	1600 × 1600 × 1700 mm
Greutate Mașină	1500 kg
Alimentare Electrică	220V, 50-60Hz
Putere Totală	<4 kW
Alimentare Aer	0.5-0.7 MPa
Consum Aer	<50 L/min
Zgomot	<75 dB
Dimensiune PCB	Standard: 70×70 – 450×550 mm Personalizat: până la 650×610 mm (2-etape)
Precizie Inserare	±0.05 mm
Viteză Inserare	Valoare teoretică: 0.52 s/buc (nu include timpul de transport PCB)
Număr de Clești	8

De Ce Să Alegeți TechWin?

Componente hardware premium (șuruburi THK, șine, pneumatice SMC, servo Panasonic etc.)
Cablaj integrat de înaltă calitate Korea LS cu durată lungă de viață
Modul vizual avansat cu laser + CCD flying shot
Algoritmi unici pentru componente DIP
Funcții speciale dezvoltate pentru diferite industrii
Precizie ridicată cu CPK până la 1.33–1.67
Sistem de monitorizare a materialului pentru operare cu mai multe mașini
