TechWin CAM-20M Mașină Automată Hibridă de Inserare THT

Mașină Automată de Înaltă Precizie pentru Inserarea Componentelor de Formă Neregulată

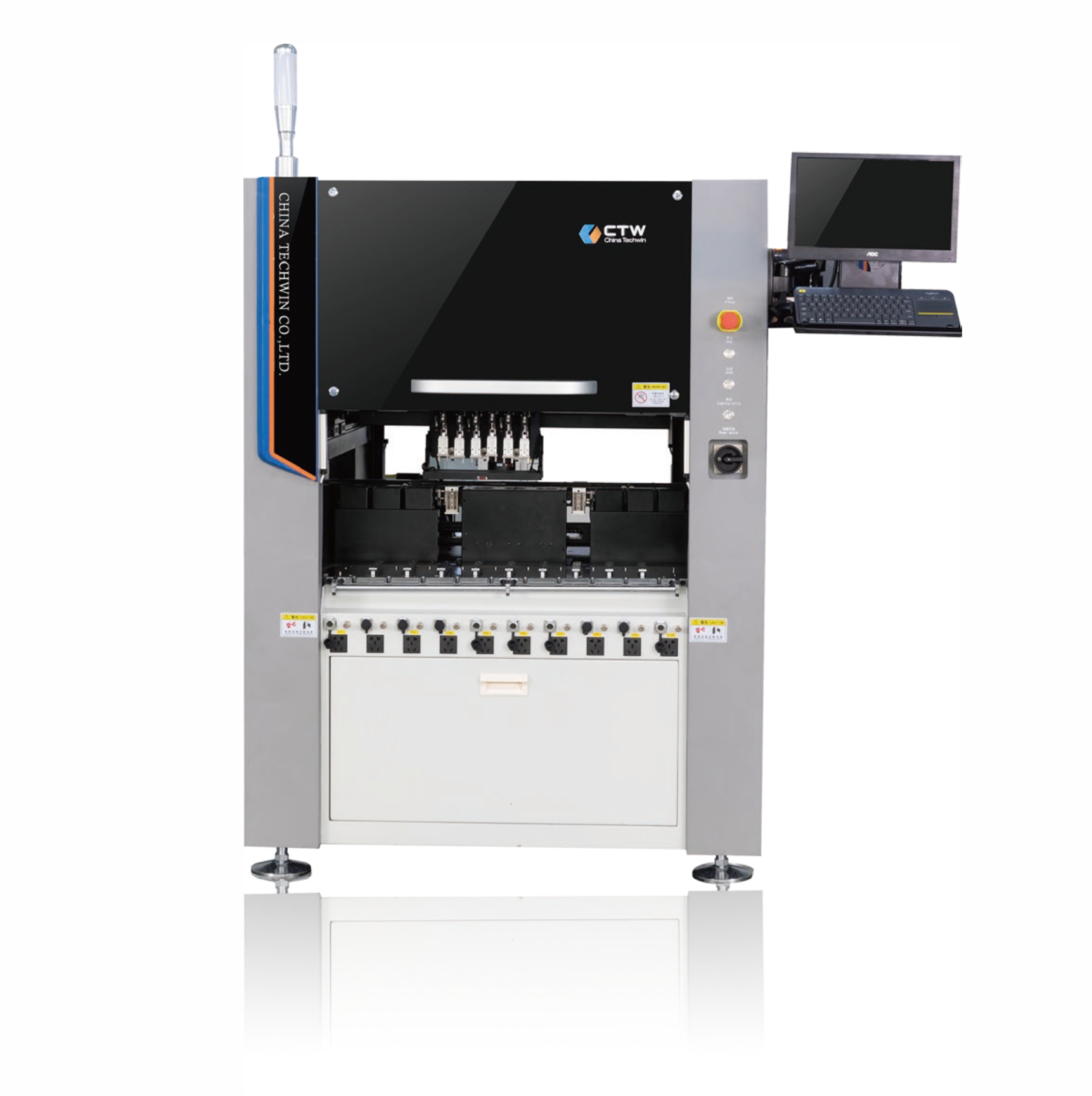

TechWin CAM-20M Odd-form Insertion Machine

TechWin CAM-20M este o mașină automată de înaltă performanță concepută pentru inserarea componentelor de formă neregulată (odd-form). Dispune de portal cu dublu antrenare pe axa Y, sistem vizual CCD avansat și funcții inteligente pentru producție de mare viteză și înaltă precizie.

Caracteristici Principale

Portal cu dublu antrenare pe axa Y – viteză mai mare și precizie mai înaltă
Circuite modulare – depanare mai rapidă
Alarmă de blocaj / lipsă material – crește disponibilitatea echipamentului
Verificare automată a valorilor electrice înainte de inserare – previne blocarea mașinii
Căutare automată a găurii de inserare, viteză reglabilă, producție flexibilă
Funcție inteligentă de evitare – gestionează caracteristicile producției intensive
Coborâre lentă inteligentă – reduce componentele care sar și îmbunătățește calitatea inserării
Alarmă forță de inserare – îmbunătățește calitatea și protejează materialul
Fără timp de oprire la reîncărcare – crește disponibilitatea echipamentului
Reîncărcare automată a inserțiilor – producție inteligentă
Respingere material defect – reduce defectele de inserare
Funcție standard de tăiere bandă – întreținere ușoară 5S
Localizare vizuală Mark – precizie mai mare de recunoaștere a inserării
Prelevare simultană și fotografie simultană – inserare mai eficientă
Gestionare cu mai multe privilegii – previne utilizarea abuzivă de către personal
Programare asistată vizual – programare mai ușoară
Statistici automate ale datelor de producție – producție digitalizată

Specificații Tehnice

Model	CAM-20M
Dimensiune Mașină	1600 × 1600 × 1700 mm
Greutate Mașină	1500 kg
Alimentare Electrică	220V, 50-60Hz
Putere Totală	< 4 kW
Alimentare Aer	0.5-0.7 MPa
Consum Aer	<50 L/min
Nivel Zgomot	<75 dB
Dimensiune PCB	Standard: 70×70 – 450×400 mm
Precizie Inserare	±0.05 mm
Viteză Inserare	Valoare teoretică: 0.52 s/buc (nu include timpul de transport PCB)
Număr de Clești	6

De Ce Să Alegeți TechWin?

Componente hardware premium (șuruburi THK, șine, pneumatice SMC, servo Panasonic etc.)
Cablaj de înaltă calitate Korea LS cu durată lungă de viață
Modul vizual avansat cu laser + CCD flying shot
Algoritmi unici pentru componente DIP
Funcții speciale dezvoltate pentru diferite industrii
Precizie ridicată și valoare CPK
Sistem de monitorizare a materialului – o persoană poate opera mai multe mașini
